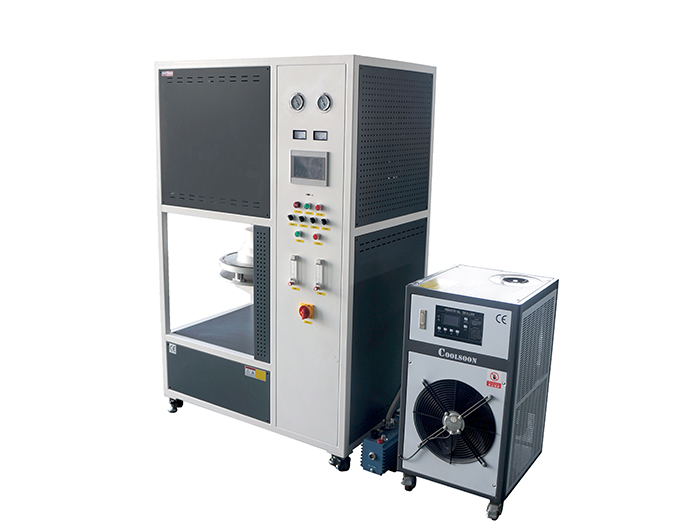

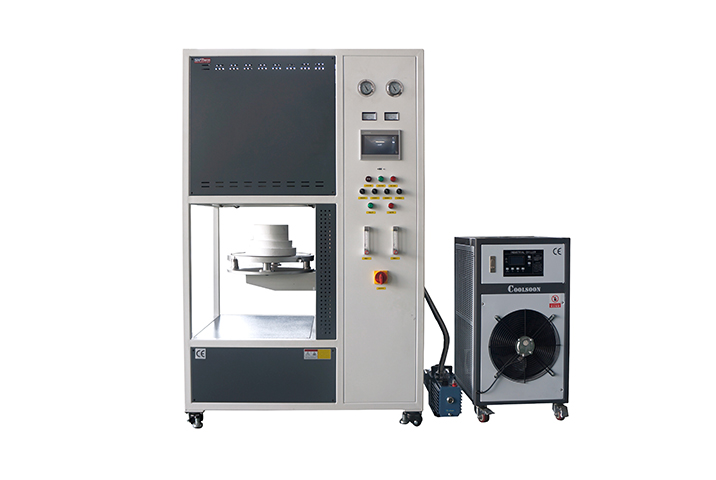

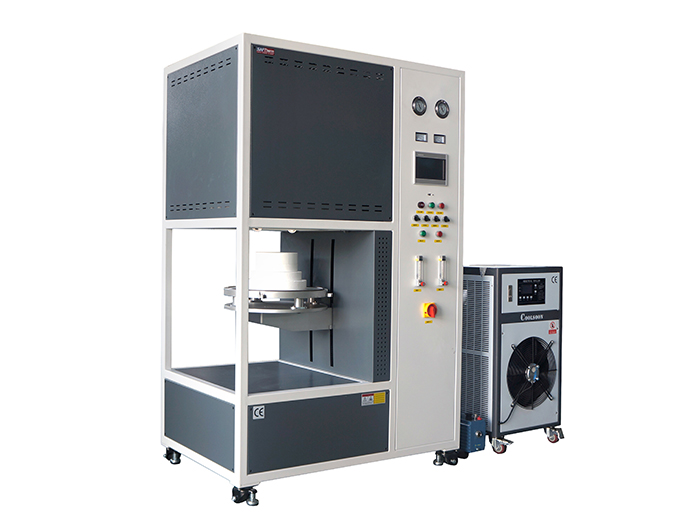

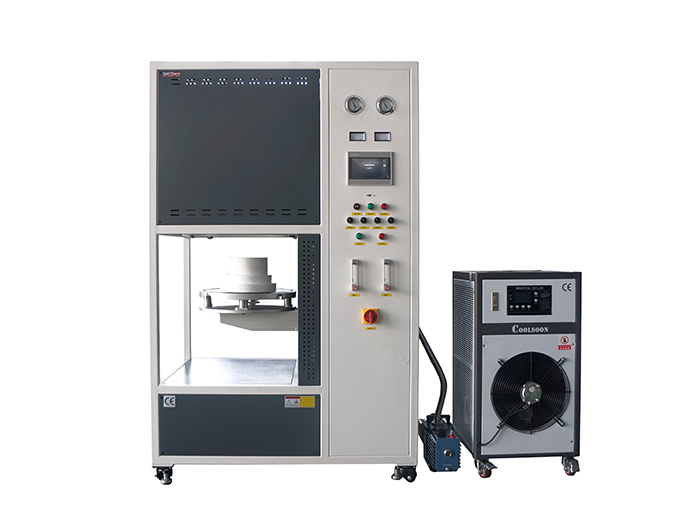

STSQ-8-17气氛升降烧结炉

产品名称

气氛升降炉

产品型号

STS-8-17Q

主要指标

1．最高温度：1700℃

2．长期工作温度：≤1600℃

3．炉膛尺寸：200*200*200mm

4．电源功率：AC380V，30KW，50HZ

5．炉膛表面温度：室温+ 40℃

温控系统

6．采用7英寸大屏幕触控智能PID温控仪表，中英文切换，PID参数自整定功能，超温报警功能。16组可编程，每组30个时段的温度曲线；自动升温、自动保温、自动停止，可满足连续恒温和控温要求。温控仪表自带曲线记录功能，实时记录升温曲线，也可查看历史升温数据，随时USB接口数据导出，可在计算机上查看和打印升温数据报告。控制精度：±1℃；

7．采用SEMIKRON德国西门康SCR控制模组，SCR可控硅移相触发调压控制方式，加热升温波动小，温度稳定性高。在突加负载或负载电流超过限流值时，限制调压器的输出电流在额定电流范围内，确保输出和调压器正常工作。电压环参与调节，调压器的输出电流被限制在额定电流范围内，维持输出电流及电压的恒定；保护发热元件避免过大电流、电压的冲击，达到安全可靠的控制效果及控制精度。

8．采用西班牙ZAREL集团旗下合资企业生产的低损耗型三相干式隔离变压器。由西班牙进口绕线机和全套真空压力浸漆设备对变压器进行真空浸漆先进工艺。选用高硅硅钢片、耐高温绝缘纸、漆包线及玻璃丝包线为绝缘材料，常规耐温等级达到F级180℃，保障性能达到最佳。

加热元件

9．新工艺U型1800硅钼棒，均匀分布在炉膛四周；

测温元件

10．2支B 分度号的热电偶，1支控温，1支监温

炉膛材料

11．采用多晶氧化铝陶瓷纤维材料，一次成型和专利新型拼接结构工艺保证了炉膛的坚固耐用，多晶氧化铝陶瓷纤维材料是国内外最新型的超轻质高温绝热材料之一，采用日本三菱多晶纤维作为基本材料，湿法真空抽滤成型制备成多晶无机陶瓷纤维材料，热震性能和热稳定性能好，低热容，低导热率，节能。

气氛性能

12．炉体密闭性：炉膛外部金属外胆满焊密闭工艺，炉门法兰端面铣床机加工环形燕尾槽，嵌入高温PTFE垫圈，与经过精磨机加工艺的炉门框贴合，可保证整体炉膛的密封性；

13．真空抽气口：炉体右侧不锈钢KF40接口，球阀控制开关；

14．真空系统：鲍斯双级油旋片真空泵BSV-60，16L/S，真空度-0.1MPa；

15．进气口：炉体右侧为4分外丝球阀控制开关。连接两路浮子流量计，量程5-45L/min，可通入氧气、氮气等气氛；

16．压力安全防护：炉体上部设置不锈钢安全阀泄压阀，量程0.05Mpa，超压自动泄压保护；

炉体升级机构

17．炉膛由炉膛材料、保温材料和加热元件组成；

18．温度控制系统由温控仪表、控制元件和热电偶组成；

19．炉门上下升降结构，左部为炉体，右部为温度控制柜；

20．炉底机械升降结构采用双丝杠螺旋上下运动，升降平稳无抖动，设计有自动限位开关，不会因为人为的操作失误导致的设备损坏，炉底载重≤200kg；

21．炉底有刚玉莫来石陶瓷承烧板，耐磨承重，保护炉底不会因为物料装载造成的损坏；

22．炉底和炉膛台阶式耦合密封，材料制作采用 CNC 数控加工，密封好，温度不泄露；

外  壳

23．采用优质冷轧钢板数控机床下料加工，经过焊接、打磨、抛光、磷化、酸洗、表面喷涂塑粉后高温烘烤，颜色搭配合理，外观新颖。

安全保护

24．模块化控制，对工作过程中的超温、断偶会发出声光报警信号，并自动完成保护动作；设备具有开门断电功能，德力西空开断路器，如发生短路漏电情况时会自动弹开，能保护设备和操作人员的安全。

质量认证

售后服务

25．自验收合格日起，非人为损坏质保期为12个月；

配置清单

（1）炉体一台；（2）电源线3米；（3）美国霍尼韦尔高温手套一双；

（4）真空泵BSV-60一台；（5）相关技术资料、合格证、说明书一份。
